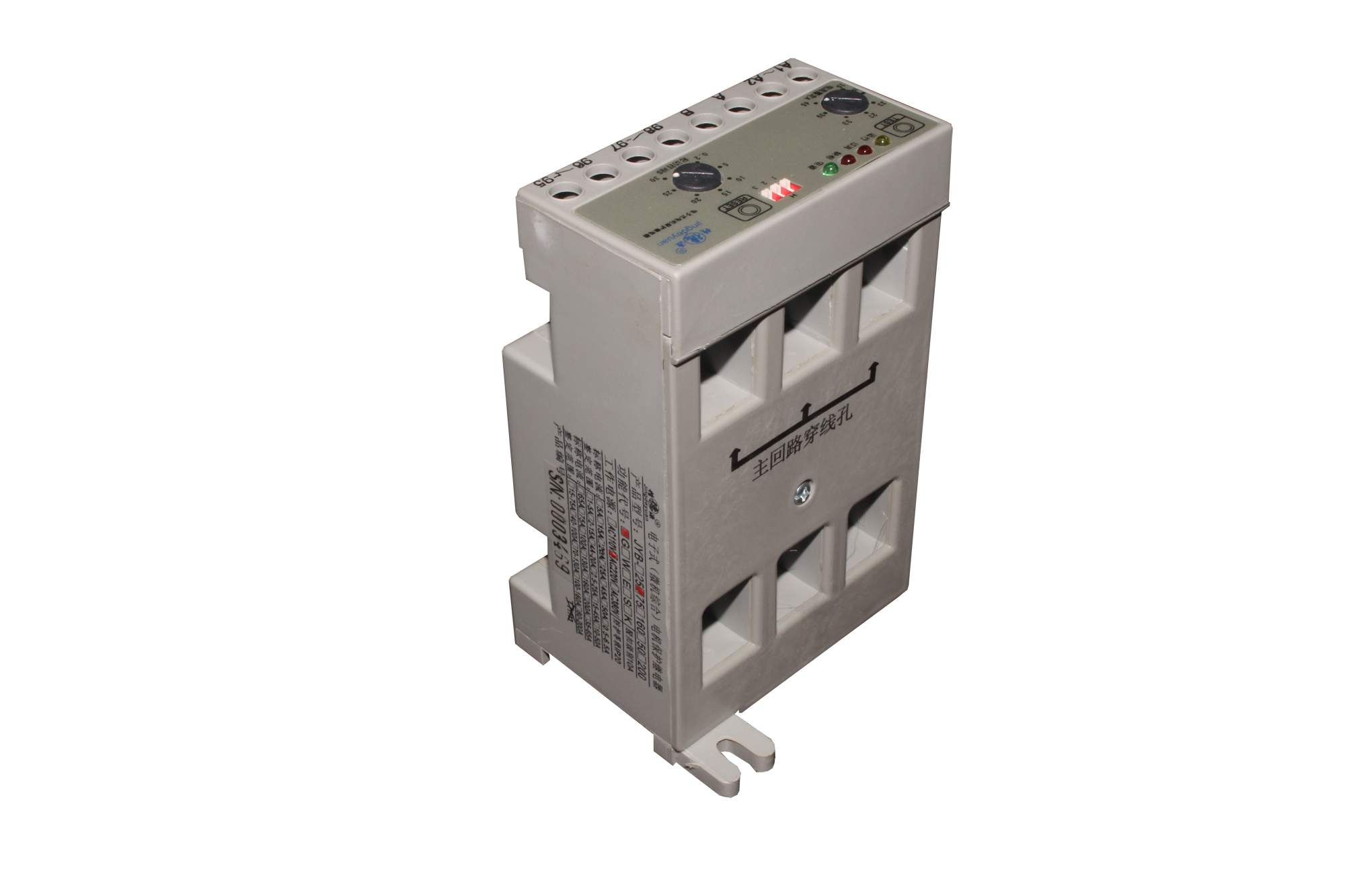

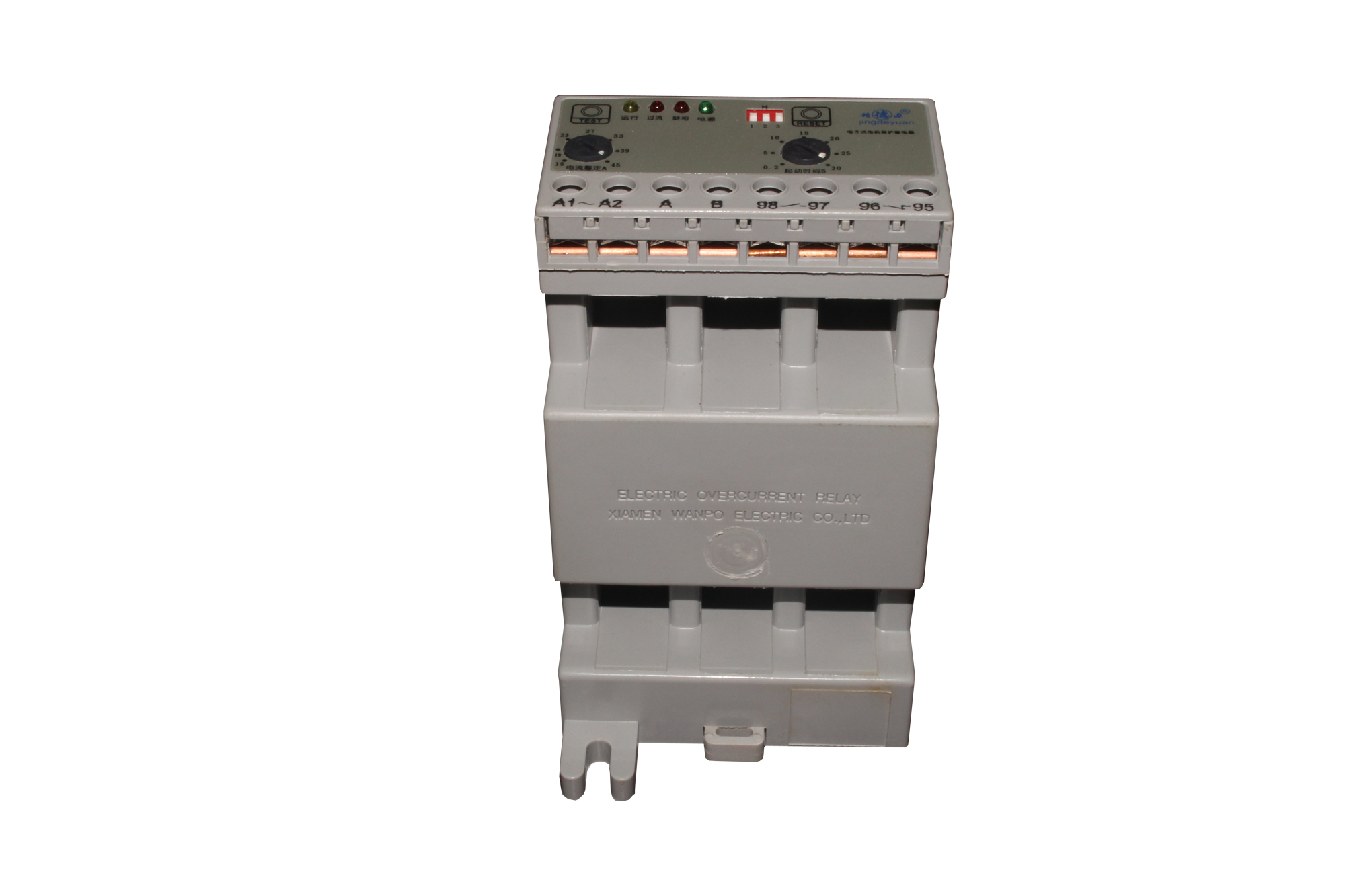

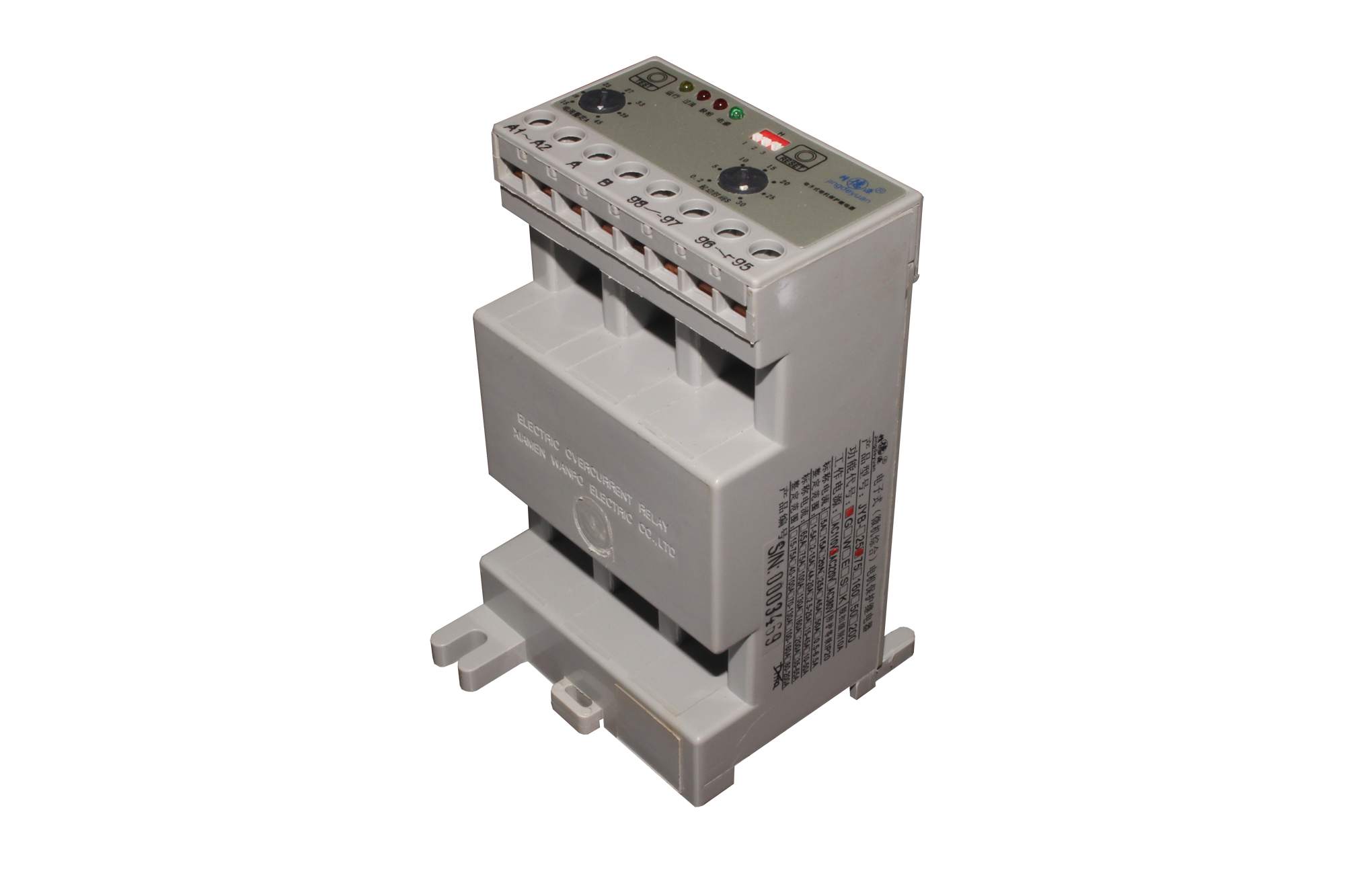

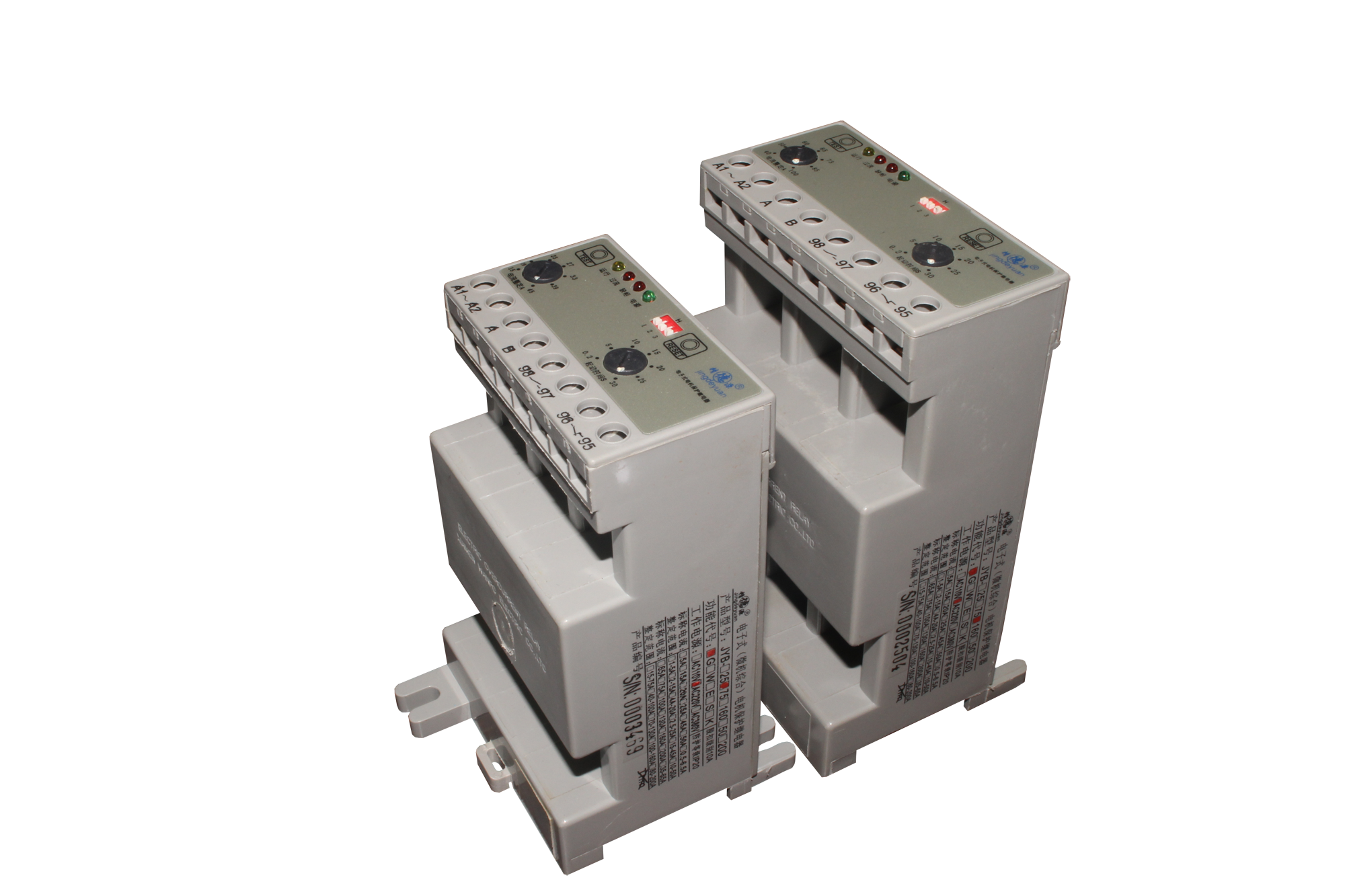

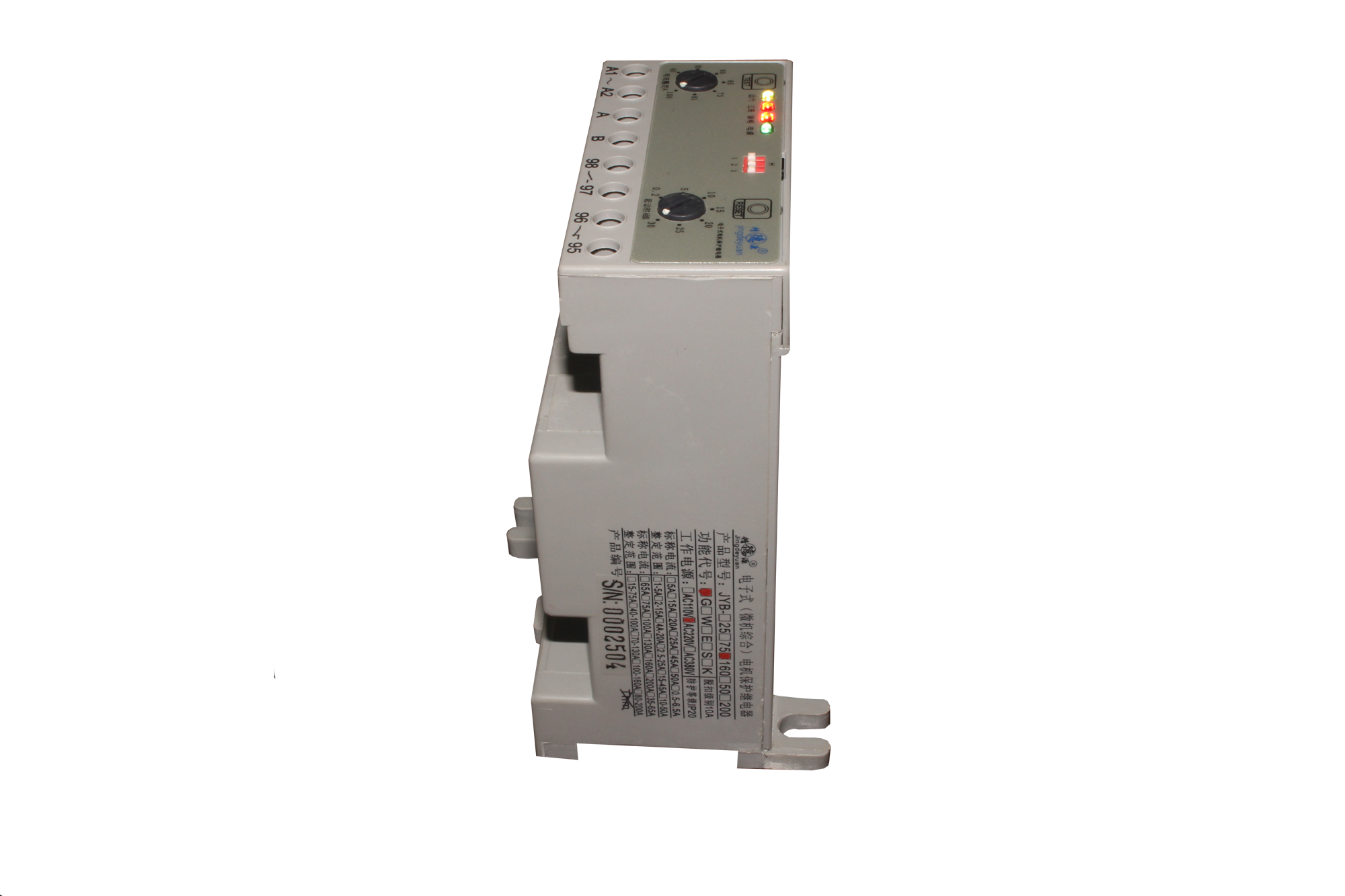

JYB-75-160 柜内型电子式电机保护继电器
JYB-75型产品外形尺寸与同规格T系列热继电器相同，内藏传感器对三相电流取样，根据接触器主电路接线端位置不同，产品有上穿孔和下穿孔供选择安装，能与多种系列交流接触器配套，适合在抽屉柜安装。安装时无需另配电流互感器。
电子手册下载：
精源电子手册KBZ.pdf 、精源电子手册2014.pdf
● 主回路穿孔式标注35卡轨安装，安全可靠。适用于固定单元柜、抽屉柜；
● 单相和三相均可使用（通过关闭面板缺相保护开关实现）；
● 电路自检测试，产品失效，常闭端（95、96）释放，退出运行；
● 反时限脱扣；
● 脱扣故障指示；
● 起动延时设定；
● 可确认电机实际运行电流值；
● 主回路穿孔式标注35卡轨安装，安全可靠。适用于固定单元柜、抽屉柜；
● 单相和三相均可使用（通过关闭面板缺相保护开关实现）；
● 电路自检测试，产品失效，常闭端（95、96）释放，退出运行；
● 反时限脱扣；
● 脱扣故障指示；
● 起动延时设定；
● 可确认电机实际运行电流值；
功能代号 | 特点 | 适用负荷 |
G型 | 过流、三相不平衡、缺相保护 | 不做特殊保护要求的一般负荷 |
W型 | G型+欠流保护 | 泵类抽空保护要求 |
E型 | G型+接地保护 | 有接地保护要求的风机、水泵等设备 |
EX型 | 增安电动机保护特性脱扣曲线（含以上各型） | 增安电动机保护专用 |
型号 | 标称电流 | 整定范围 | 适用电机 |
JYB-75 | 45A | 15～45A | 10～18KW |
65A | 35～65A | 15～28KW | |
75A | 15～75A | 10～30KW | |
| 注：以上数据是AC380/4极电机为参考 ，功率是以1KW=2A估算得 | |||
电流整定范围 | 见型号说明 |
起动时间设定 | 0.2~30秒，超出30秒可特殊订货 |
缺相动作时间 | ≤5秒，通过面板DIP开关设定，可去除缺相保护功能 |
故障指示 | LED发光管 |
过流保护特性 | 反时限脱扣 |
接地保护 | 100~600mA可设定，＜1s脱扣 |
欠电流保护 | 0~最大电流整定值的60%，30±5秒脱扣 |
抗三相不平衡能力 | 不低于50% |
电流整定精度误差 | ＜8% |
三相不平衡保护 | ＞70%脱扣 |
工作电源 | AC110V、AC220V、AC380V，50/60Hz 可选 |
复位方式 | 手动/自动，面板DIP开关设定 |
安装方式 | 主回路穿孔式，螺丝或35mm卡轨固定 |
重量 | 250g 防护等级:IP20 |
外形尺寸 | 75（W）×86（D）×126（H）脱扣级别10A |
电气上分离的一对动合（常开）97、98，一对动断（常闭）95、96，负荷见下表 | ||||||||
输出端口 | 约定发热电流（A） | 使用类别 | 额定工作电流（A） | 频率 | 控制容量（VA） | |||
6 | 380V | 220V | 110V | Hz | 接通 | 分断 | ||
AC-15 | 0.47 | 0.82 | 1.64 | 50 | 1500 | 180 | ||
DC-13 | -- | 0.23 | 0.46 | -- | 50 | 50 | ||
