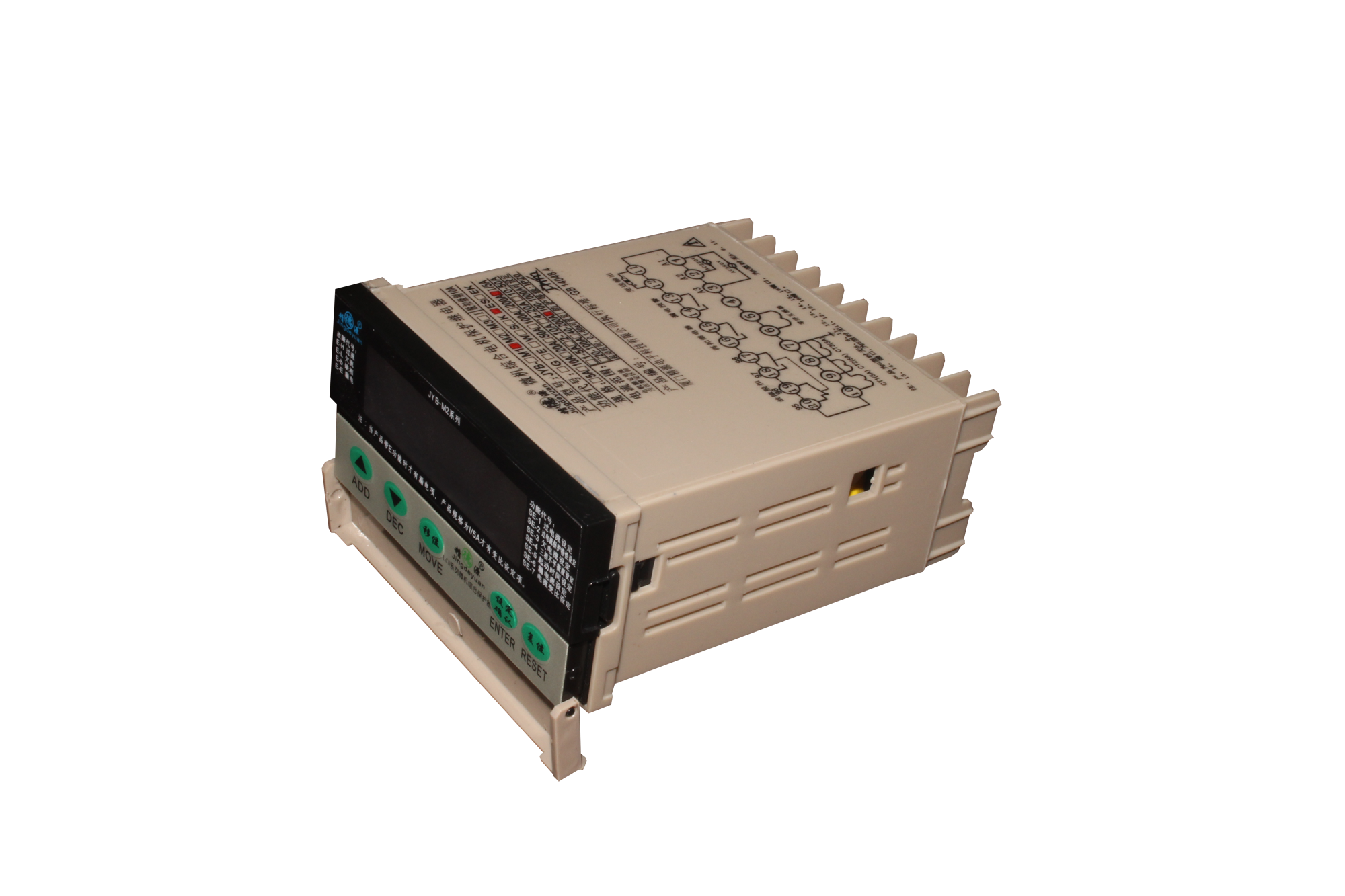

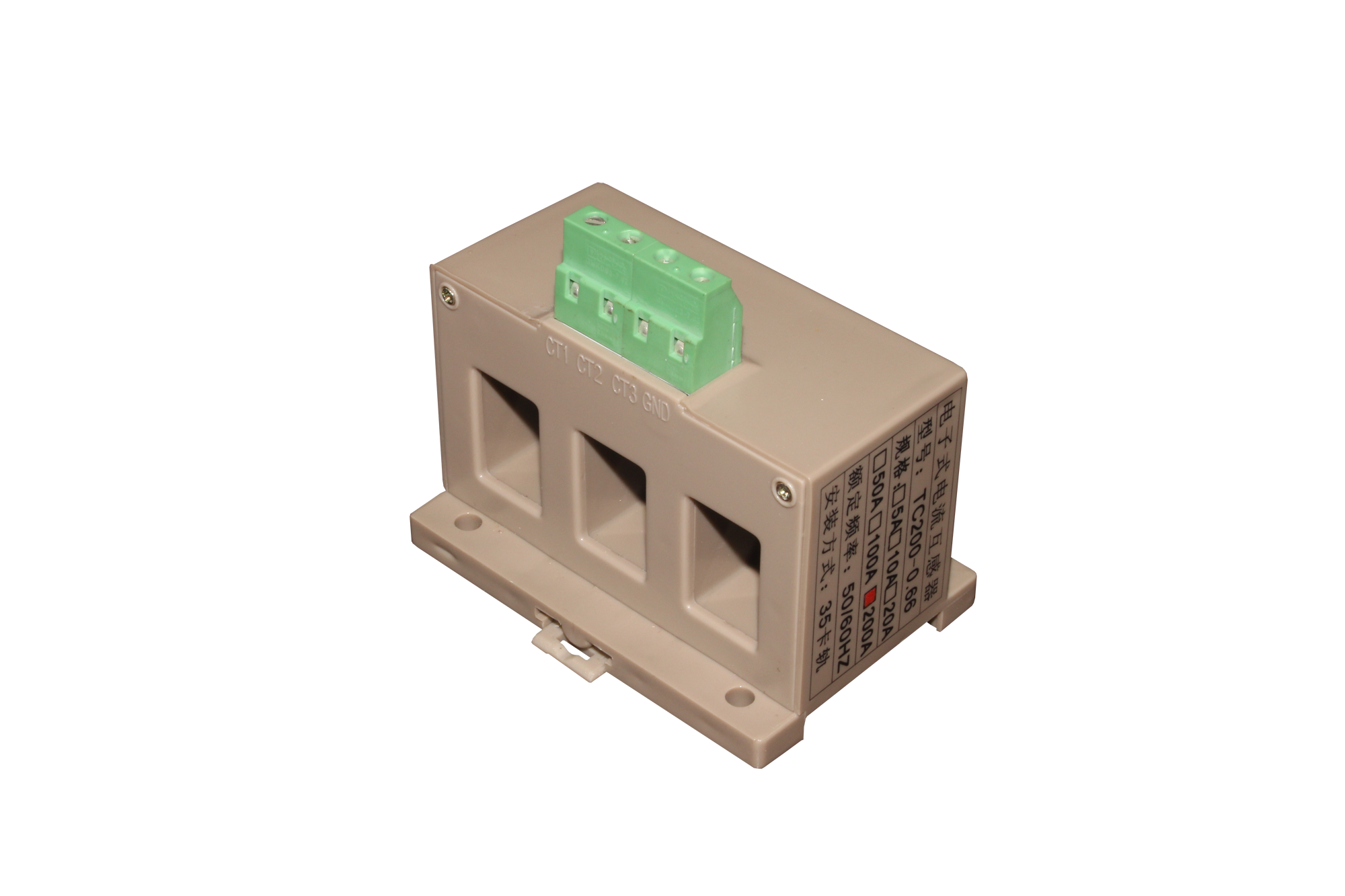

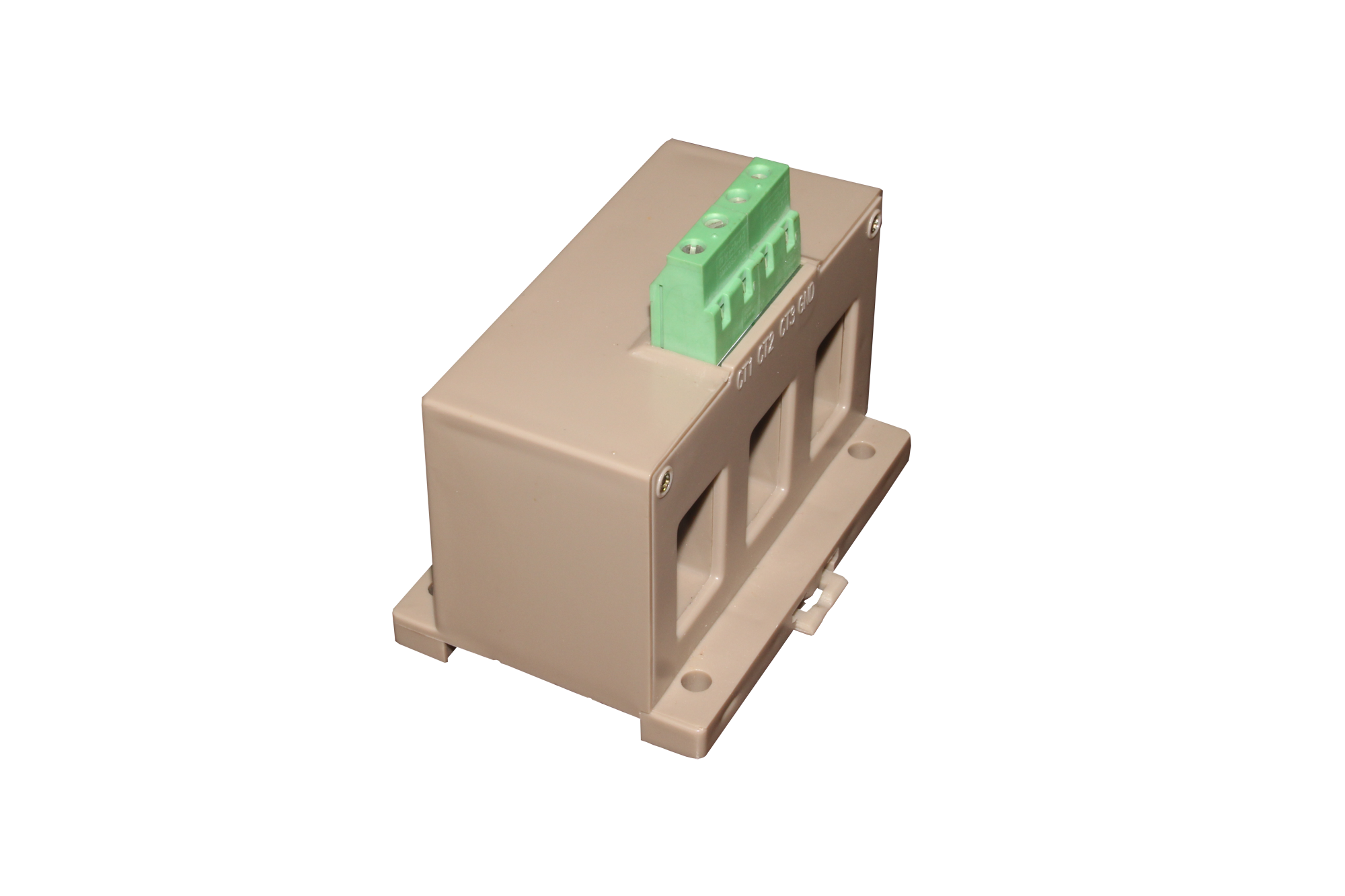

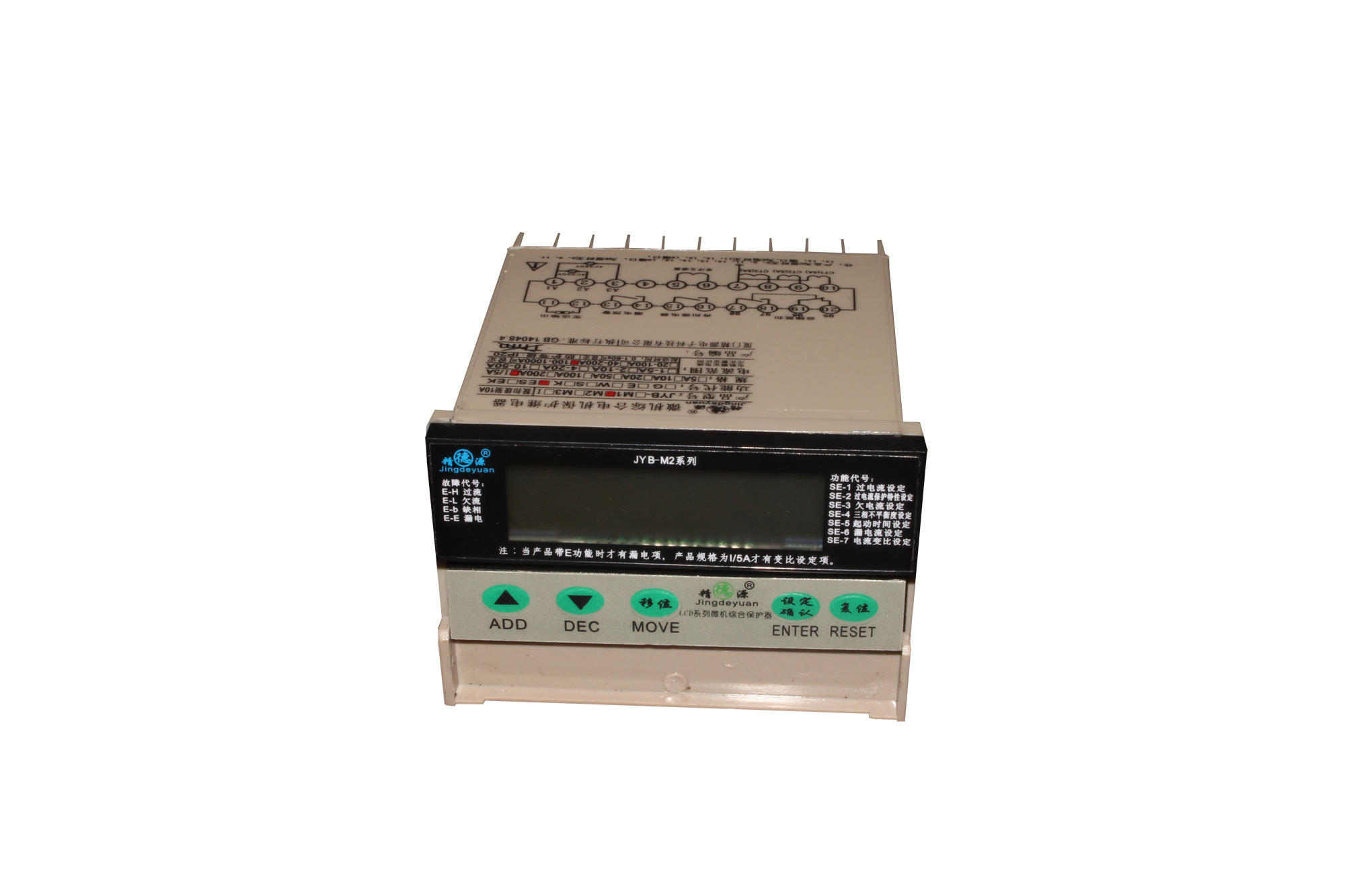

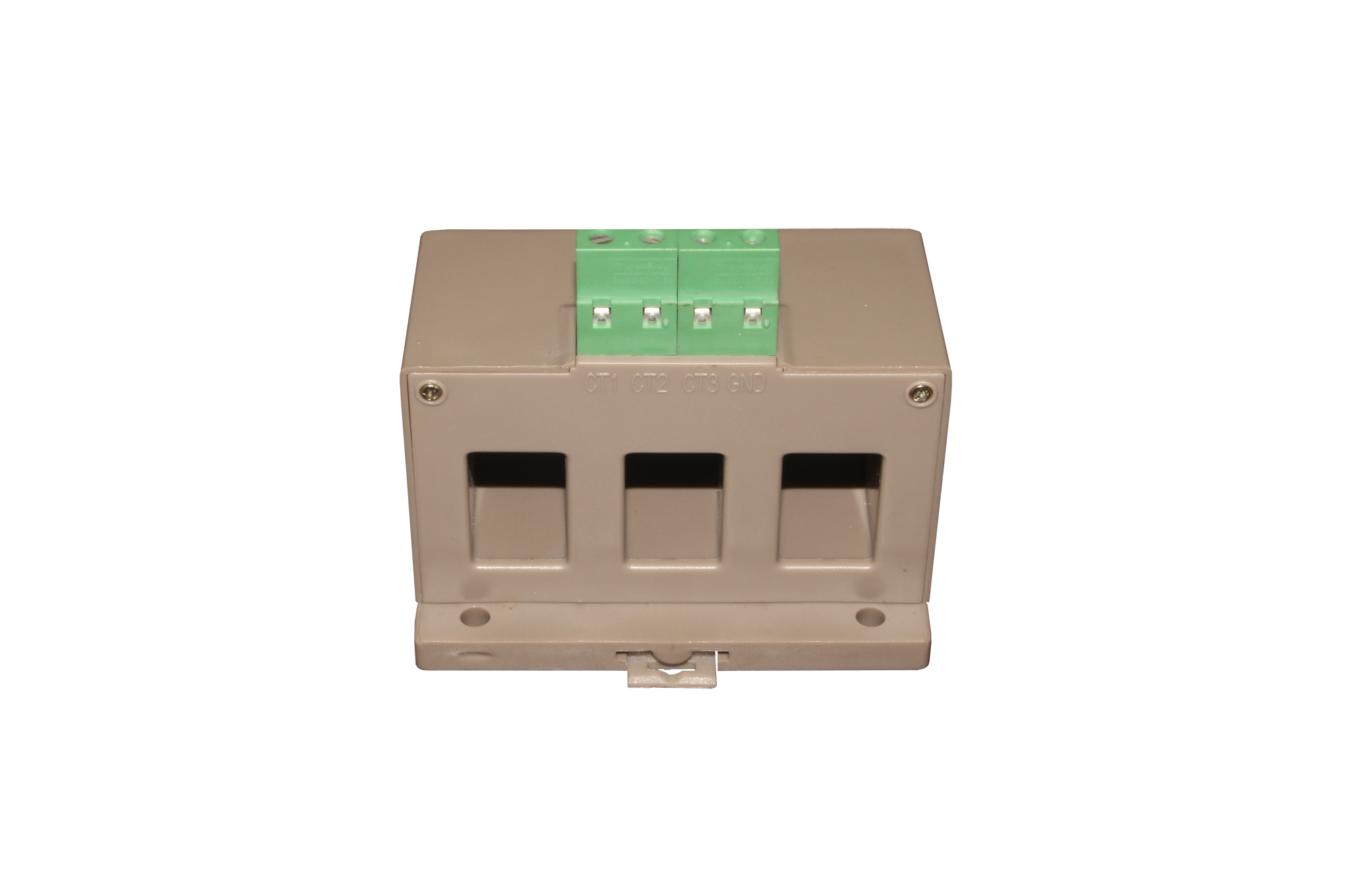

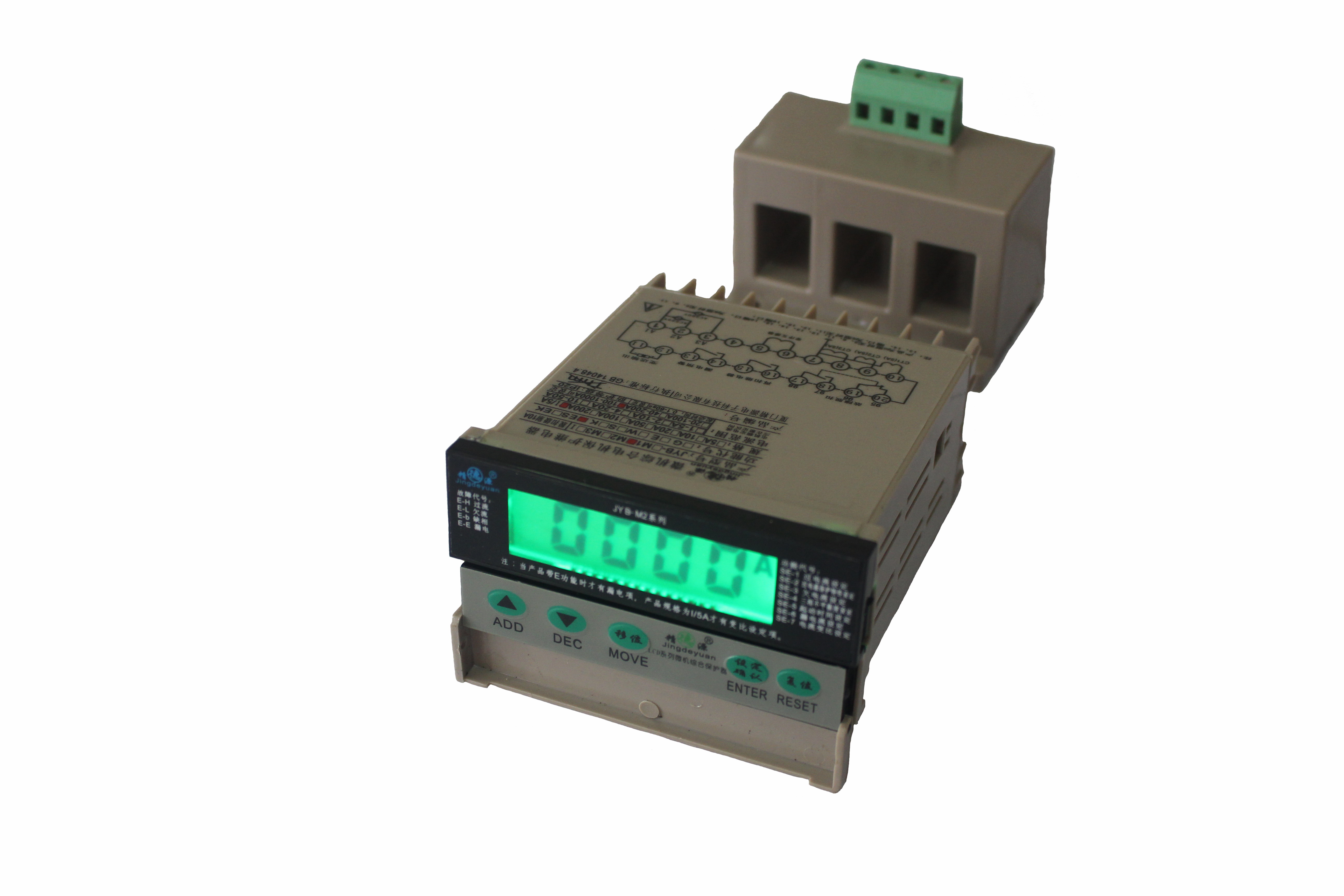

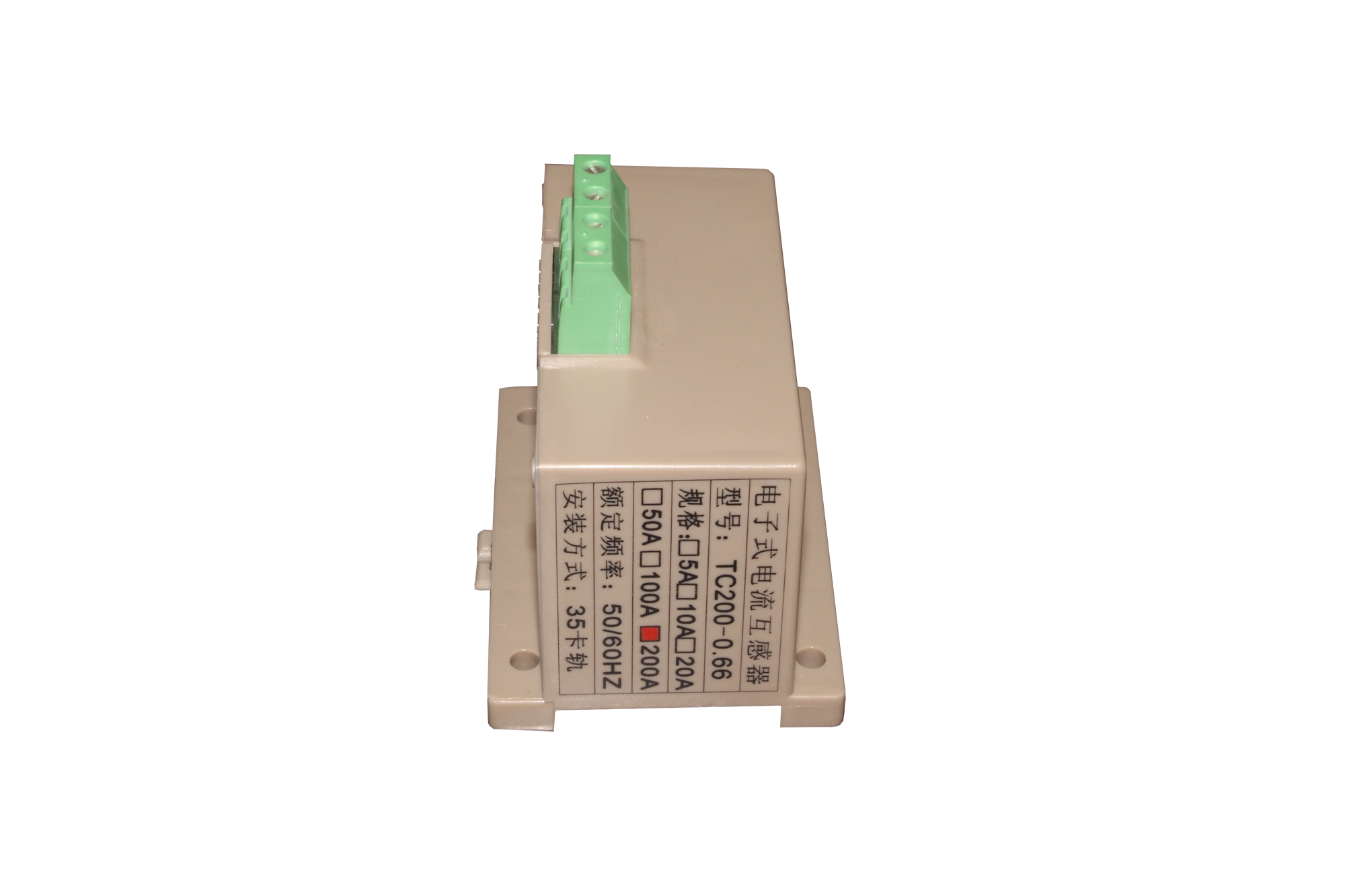

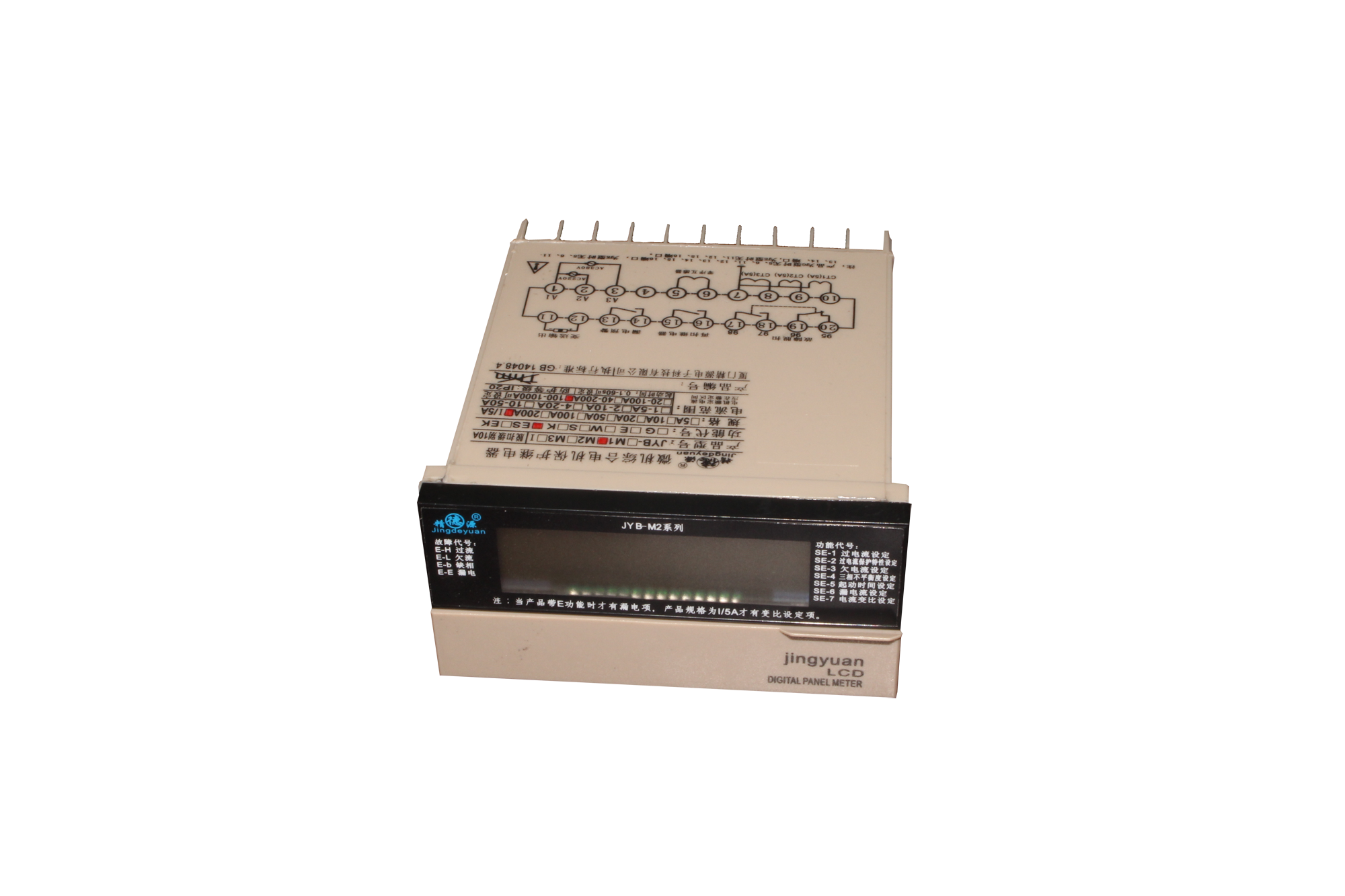

JYB-M2、M3型微机综合电机保护器以国际知名的Microchip公司生产的PIC单片机为核心元件。产品完全采用数字化控制，通过高精度电流互感器检测电流信号；根据电动机的发热特性建立的数学模型，能对多种电动机可能发生的断相起动、堵转、接地、过电流、欠电流、断相运行、供电变压器高压侧断相引起的低压侧三相不平衡等故障提供良好的保护；可进行多种功能的设定（过电流、欠电流、漏电流、三相不平衡度、起动延时、过电流保护特性等），设定精度高、范围广，操作简单；液晶屏数字显示电机运行电流，外配互感器(5A)工作，电流范围包含了1～1000A，其中200A以内含200A为配套电子式电流互感器使用，200A以上外配5P5保护级别互感器(I/5A)使用，配合交流接触器组成电动机保护系统及故障状态，可实现电机来电重合闸（晃电再扣）。并且具有4-20mA的变送输出或RS485通讯端口，还可累计电机的运行时间和实现星--三角转换控制， 电机过热保护。产品采用国际通用的48×96DIN面板安装结构，物美价廉，特别适合抽屉柜等成套设备。
电子手册下载：
精源电子手册KBZ.pdf 、精源电子手册2014.pdf
● 按键设定，操作简单； | ● 液晶频显示运行电流、故障类型，精度高； |
● 锁定脱扣时刻运行电流和故障类型； | ● 过电流可设定； |
● 欠电流可设定； | ● 起动延时可设定； |
● 三相不平衡度可设定； | ● 过电流保护特性可设定； |
● 漏电流保护值可设定； | ● 重合闸延时可设定； |
● 产品有4~20mA的变送输出； | ● 可实现星--三角转换控制； |
● 可累计电机的运行时间； | ● 过热保护； |
● RS485通讯接口； | ● 电流变比可设； |
● 按键设定，操作简单；
● 液晶频显示运行电流、故障类型，精度高；
● 锁定脱扣时刻运行电流和故障类型；
● 过电流可设定；
● 欠电流可设定；
● 起动延时可设定；
● 三相不平衡度可设定；
● 过电流保护特性可设定；
● 漏电流保护值可设定；
● 重合闸延时可设定；
● 产品有4~20mA的变送输出；
● 可实现星--三角转换控制；
● 可累计电机的运行时间；
● 过热保护；
● RS485通讯接口；
● 电流变比可设；
功能代号 | 特点 | 适用负荷 | |||||
G型 | 过流、欠流、三相不平衡、缺相保护 | 不做特殊保护要求的一般负荷、泵类 | |||||
S型 | G型+变送输出 | 需要远程监控的一般负荷、泵类 | |||||
E型 | G型+接地保护 | 接地保护要求的风机、水泵等设备 | |||||
K型 | G型+来电重合闸 | 当发生晃电时不允许停车的重要场合 | |||||
F型 | G型+过热保护 | 高压电机或不允许电机温升较高的场合 | |||||
T型 | G型+星三角起动转换 | 大功率重负荷起动实现星--三角转换控制 | |||||
ES型 | G型+接地保护+变送输出 | 接地保护要求、远程监控的风机、水泵等设备 | |||||
EK型 | G型+来电重合闸+接地保护 | 接地保护要求且需要当发生晃电时不允许停车 | |||||
EF型 | G型+接地保护+过热保护 | 接地保护要求、不允许电机温升较高的场合 | |||||
ET型 | G型+接地保护+星三角起动转换 | 接地保护要求且需要实现星--三角转换控制 | |||||
KS型 | G型+来电重合闸+变送输出 | 发生晃电时不允许停车、远程监控的重要场合 | |||||
KF型 | G型+来电重合闸+过热保护 | 发生晃电时不允许停车不允许电机温升较高的场合 | |||||
TS型 | G型+星三角起动转换+变送输出 | 实现星--三角转换控制远程监控的重要场合 | |||||
TF型 | G型+星三角起动转换+过热保护 | 实现星--三角转换控制不允许电机温升较高的场合 | |||||
EKS型 | G型+接地保护+来电重合闸 +变送输出 | 接地保护要求、晃电重合保护和远程监控的 重要场合 | |||||
EKF型 | G型+接地保护+来电重合闸 +过热保护 | 接地保护要求、晃电重合保护和电机温升保护 重要场合 | |||||
ETS型 | G型+接地保护+星三角转换 +变送输出 | 接地保护要求、三角转换控制和远程监控的 重要场合 | |||||
ETF型 | G型+接地保护+星三角转换 +过热保护 | 接地保护要求、三角转换控制和电机温升保护 重要场合 | |||||
注：当产品功能带RS485通信时产品无变送输出，如需要可协商订购。 | |||||||
标称电流 | 10A | 20A | 50A | 100A | 200A | I/5A 变比可设 | 5A 特定规格 |
可设定范围 | 2-10A | 4-20A | 10-50A | 20-100A | 40-200A | 100-1000A | 1.0-5.0A |
适合电机 | 1-4.5KW | 2-9KW | 5-20KW | 10-45KW | 20-95KW | 95-450KW | 0.5-2KW |
注：1、以上数据是AC380/4极电机为参考 ，功率是以1KW=2A估算得。 2、 M3产品无10A、100A规格。 | |||||||
过电流整定范围 | 见型号说明 |
欠电流整定范围 | 0~该台产品最大允许过电流设定值 |
漏电流整定范围 | 50~700mA可设定 |
三相不平衡度整定范围 | 30~80%可设定，三相不平衡度=[（Imax－Imin）/Imax]×100% |
起动延时整定范围 | 0.1~60.0s(T型产品为1.0~999.9s)可设定 |
来电重合闸有效时间 | ≤3.0s |
来电重合闸延时时间 | 0.1~60.0s可设定 |
过电流保护特性 | 反时限脱扣，三级可设定 |
欠电流保护特性 | ≤30.0s脱扣，（<5.0s 脱扣，须特殊订货） |
漏电保护特性 | ≤30.0s脱扣，（<5.0s 脱扣，须特殊订货） |
漏电保护特性 | ≤3.0s报警 |
三相不平衡（缺相）保护特性 | ≤3.0s脱扣 |
电流显示精度误差 | ≤3% |
软件协议 | Modbus (RTU模式)数据传送延时>40ms(1200) 20ms(2400) 10ms(4800) 5ms(9600) |
硬件接口协议 | RS485 |
协议约定 | 功能代码3:读寄存器数组、功能代码16:写寄存器数组 |
防护等级 | IP20 |
脱扣级别 | 10A |
显示电机运行时间 | 1-9999小时可设（可清零重新计时） |
变送输出 | 4~20mA(在电流整定范围内有效，超出范围输出为随机值，不作为测量和监控使用。4mA时显示为0，当显示达到设定额定电流时为20mA) |
过热保护 | 热敏电阻1.5KΩ具体见解释说明 |
故障显示 | LCD液晶显示 |
工作电源 | AC110/AC220V，50/60Hz或AC220/AC380V ，50/60Hz（两者可选） |
复位方式 | 手动（面板RESET）或断电复位 |
安装方式 | 面板安装 |
重量 | 450g |
外形尺寸 | 96（W）×112（D）×48（H），电流传感器：85（W）×58（D）×75（H） |
输出接点 | 故障脱扣动断（常闭），AC220V/5A |
故障预警动合（常开），AC220V/1A | |
漏电报警动合（常开），AC220V/5A | |
产品说明书下载： JYB-M3-GE型2017.pdf JYB-M2-GES型2017.pdf | |
