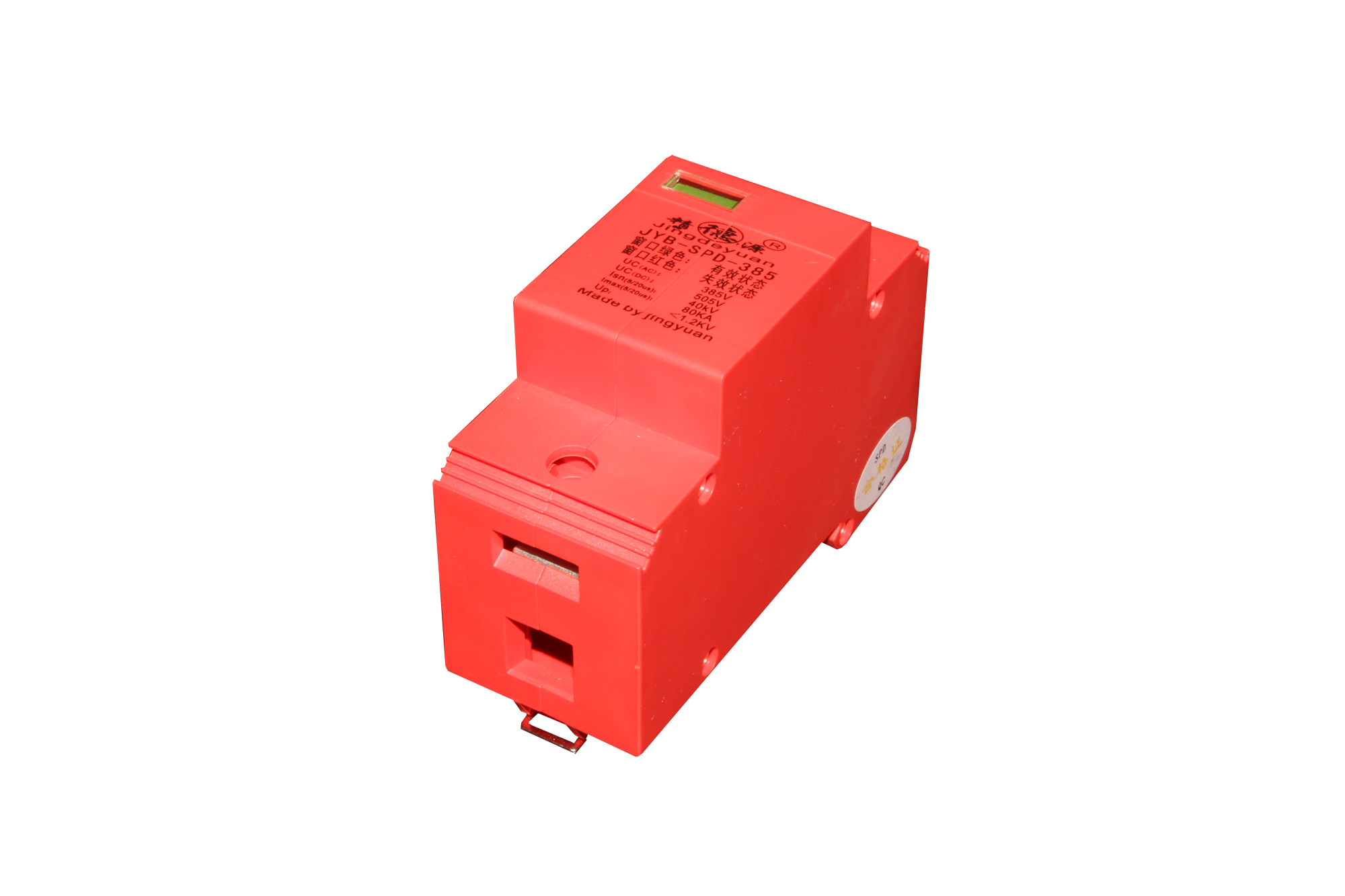

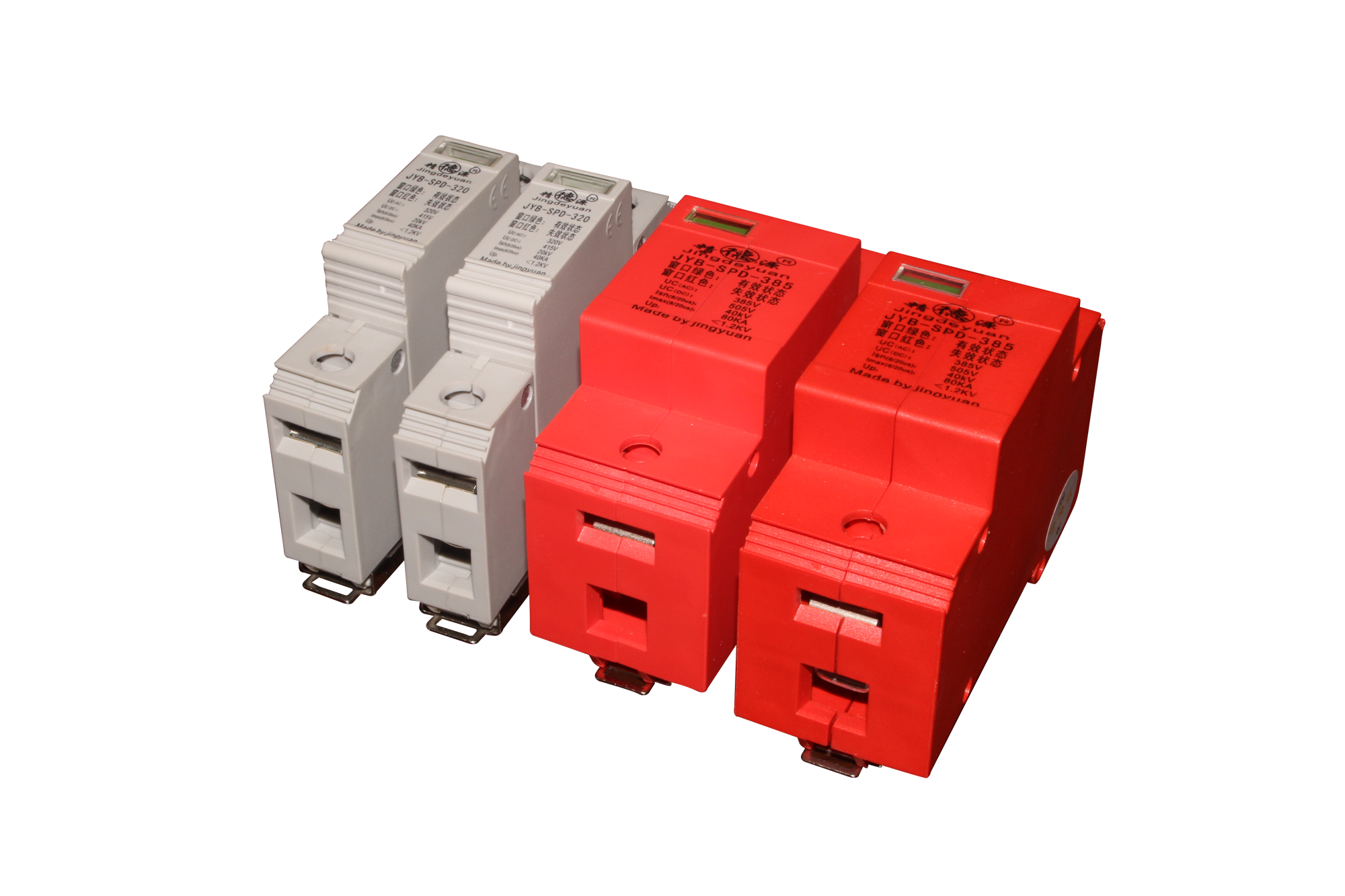

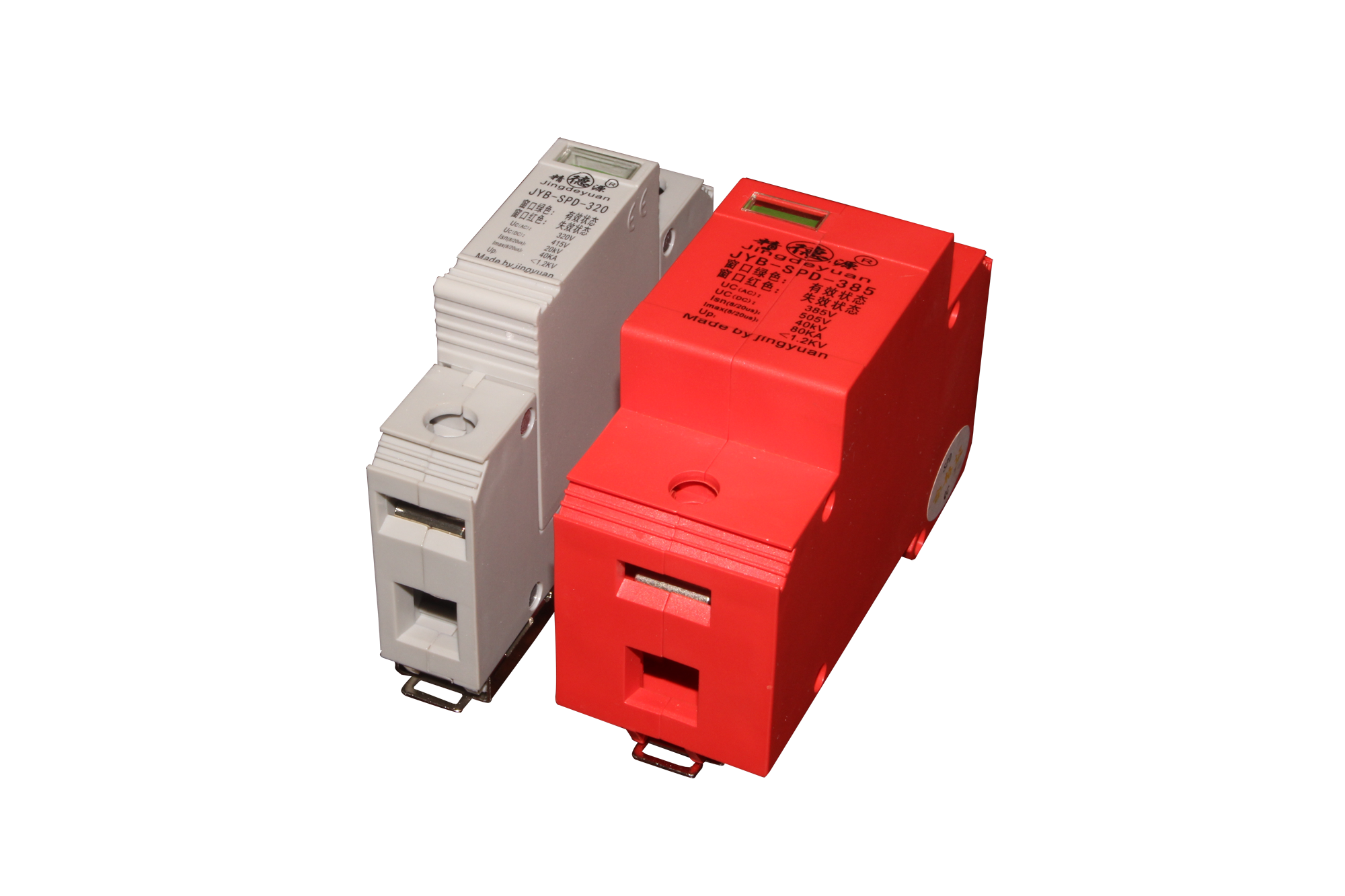

JYB-SPD

JYB防雷过电压保护器,主要用于电信、气象、铁路、交通、银行、民航、电力、电厂、计算机房等对环境要求高的场合,以防止电源系统产生的过电压对设备造成的损害。

电子手册下载精源电子手册KBZ.pdf 、精源电子手册2014.pdf

  • 产品特点
  • 型号说明
  • 技术参数

● 模数化结构设计,性能优良,安装尺寸与国际同类产品相兼容。

● 设计独特,在超负荷或失效后自行脱离,避免火灾发生。

● 芯体采用可抽出式结构,可在不停电情况下安全更换。

● 报警端口输出,方便连接计算机或其它控制装置,实现无人职守。

● 故障状态显示,声光报警连动,避免产品失效运行。


● 模数化结构设计,性能优良,安装尺寸与国际同类产品相兼容。

● 设计独特,在超负荷或失效后自行脱离,避免火灾发生。

● 芯体采用可抽出式结构,可在不停电情况下安全更换。

● 报警端口输出,方便连接计算机或其它控制装置,实现无人职守。

● 故障状态显示,声光报警连动,避免产品失效运行。


选型说明:

1、工作电压的确定:交流220V电源,峰值为220×1.414=311V ,波动取10%,则最大电压为311×1.1=342V, 根据表-3最大交流电压应选355V。

2、限制电压的确定:PUM防雷过电压保护器的限制电压是指对电压进行限制后的电压,在表中就是各对应电流下的残压(8/20μs),此值只要低于被保护设备的最高耐压,就能对用电设备进行有效的保护,电气设备的耐压考核按国家标准基本在1200V以上。

3、峰值电流的确定:(以下表-1数据作为参考)

表-1

山区

空旷田野

城市边沿

城市中心

100kA

40kA

20kA

5~10kA

市内居民住宅

写字楼进线

写字楼楼层

写字间

5~10kA

40kA

20kA

5~10kA


最大峰值电流Umax

5kA

10kA

20kA

30kA

40kA

60kA

极限峰值电流Umax

10kA

40kA

40kA

60kA

60kA

100kA

能量耐压(2ms)

100A

100A

200A

400A

400A

500A

产品说明书下载:JYB-SPD型2017.pdf
