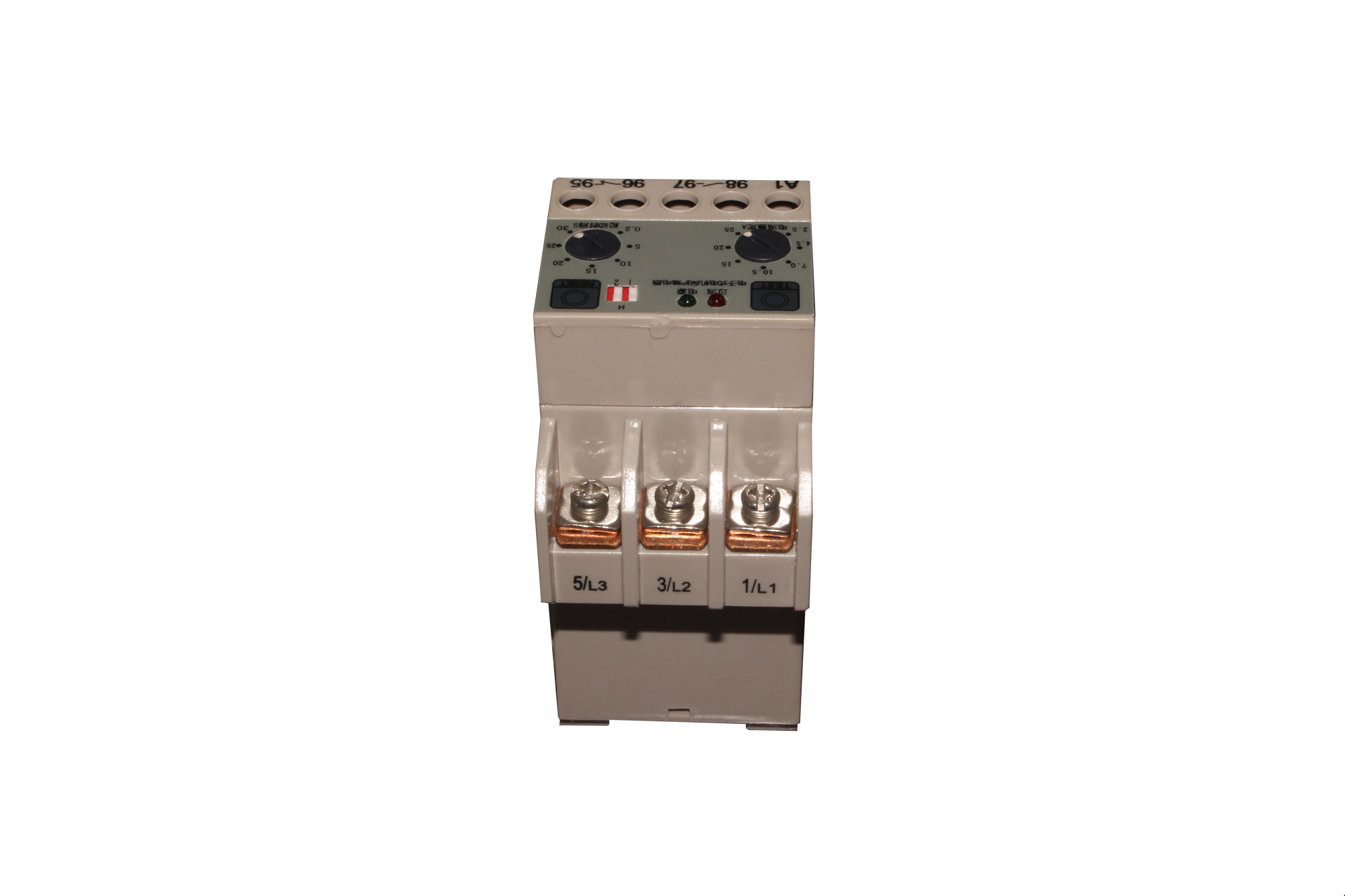

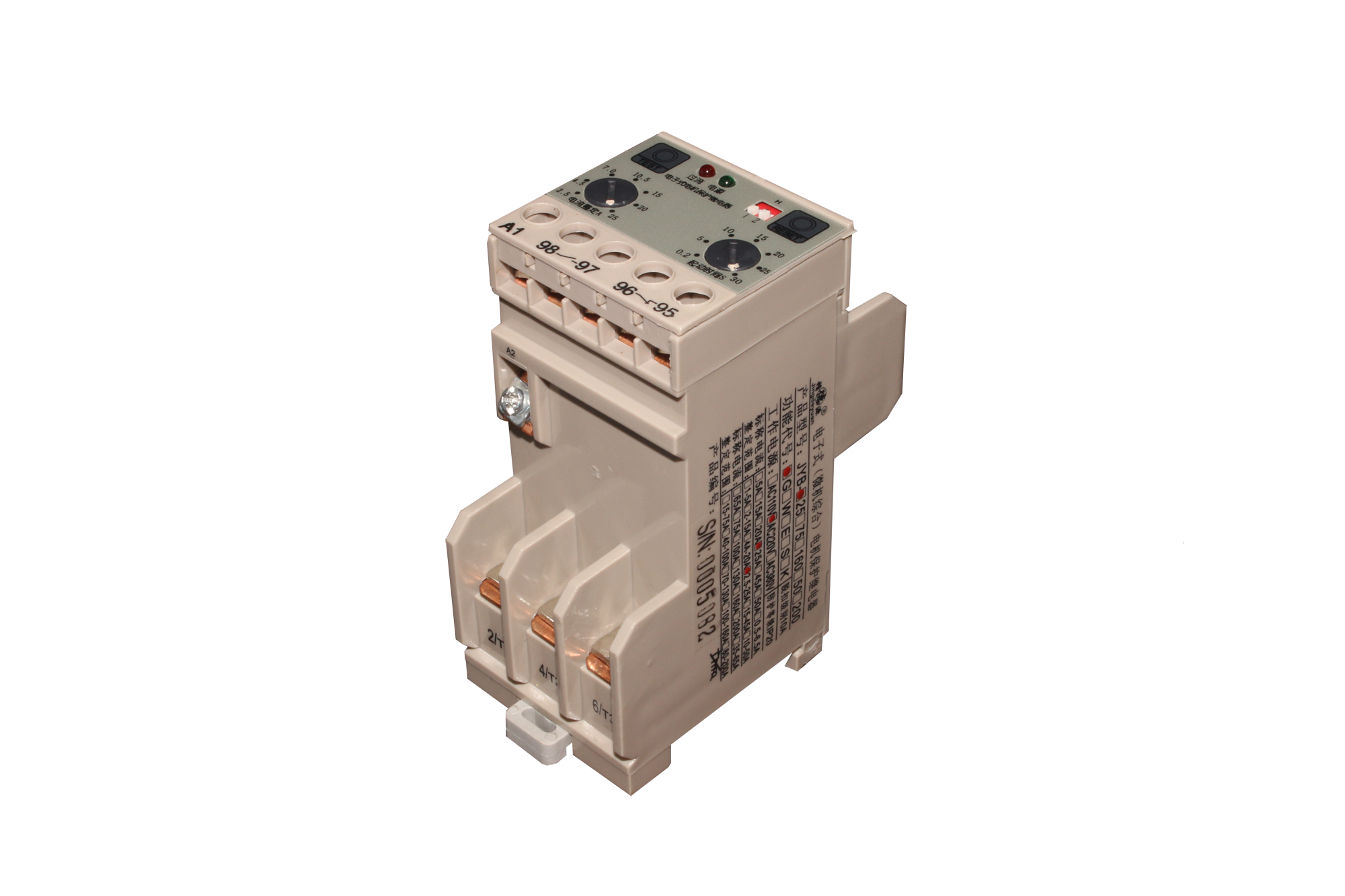

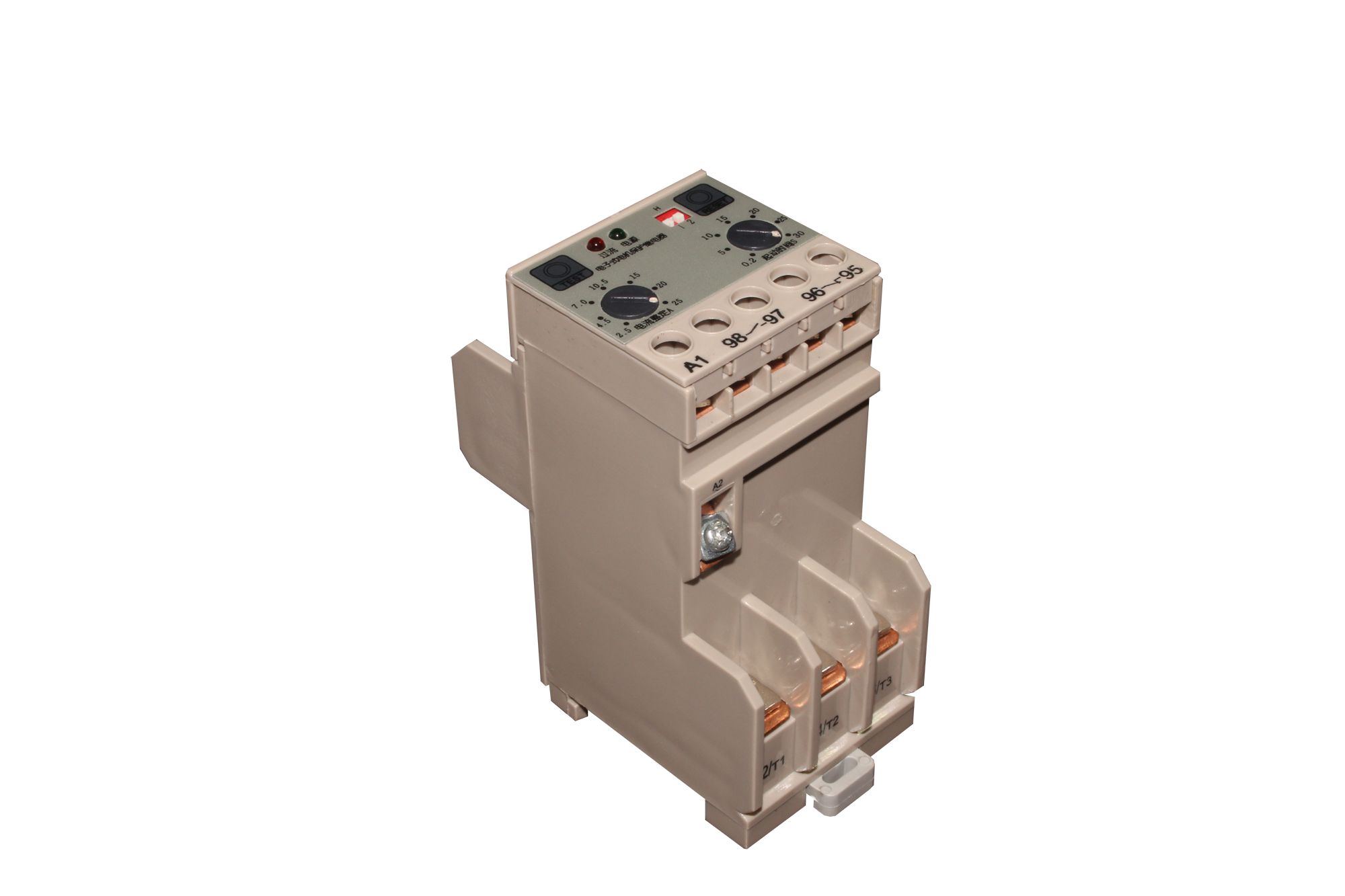

JYB-25 柜内型电子式电机保护继电器
JYB-25外形尺寸与同规格T系列热继电器相同，内藏传感器对三相电流取样，根据接触器主回路接线端位置不同，产品为标注35卡轨独立安装，能与CJX2、B系列等交流接触器配套，适合在抽屉柜安装。安装时无需另配电流互感器。
电子手册下载：
精源电子手册KBZ.pdf 、精源电子手册2014.pdf
● 产品为标注35卡轨独立安装，反时限脱扣；
● 单相和三相均可使用（通过关闭面板缺相保护开关实现）；
● 电路自检测试，产品失效，常闭端（95、96）释放，退出运行；
● 脱扣故障指示；
● 起动延时设定；
● 可确认电机实际运行电流值；
● 产品为标注35卡轨独立安装，反时限脱扣；
● 单相和三相均可使用（通过关闭面板缺相保护开关实现）；
● 电路自检测试，产品失效，常闭端（95、96）释放，退出运行；
● 脱扣故障指示；
● 起动延时设定；
● 可确认电机实际运行电流值；
功能代号 | 特点 | 适用负荷 |
G型 | 过流、三相不平衡、缺相保护 | 不做特殊保护要求的一般负荷 |
W型 | G型+欠流保护 | 泵类抽空保护要求 |
型号 | 标称电流 | 整定范围 | 适用电机 |
JYB-25 | 5A | 0.5～6.5A | 0.5～2.5KW |
25A | 2.5～25A | 2～10KW | |
| 注：以上数据是AC380/4极电机为参考 ，功率是以1KW=2A估算得 | |||
电流整定范围 | 5A：0.5~6.5A；25A：2.5~25A |
起动时间设定 | 0.2~30秒，超出30秒可特殊订货 |
缺相动作时间 | ≤5秒，通过面板DIP开关设定，可去除缺相保护功能 |
故障指示 | LED发光管 |
过流保护特性 | 反时限脱扣 |
欠电流设定 | 0~最大电流整定值的60% |
欠电流保护 | 30±5秒和≤5秒脱扣。订购可选（起动时间为7秒，不可设定） |
抗三相不平衡能力 | 不低于50% |
电流整定精度误差 | ＜8% |
三相不平衡保护 | ＞70%脱扣 |
工作电源 | AC110V、AC220V、AC380V，50/60Hz 可选 |
复位方式 | 手动（面板RESET按键或断电复位）/自动，面板DIP开关设定 |
安装方式 | 标注35卡轨独立安装 |
重量 | 200g防护等级IP20 |
外形尺寸 | 45（W）×82（D）×96（H）脱扣级别10A |
电气上分离的一对动合（常开）97、98，一对动断（常闭）95、96，负荷见下表 | ||||||||
输出端口 | 约定发热电流（A） | 使用类别 | 额定工作电流（A） | 频率 | 控制容量（VA） | |||
6 | 380V | 220V | 110V | Hz | 接通 | 分断 | ||
AC-15 | 0.47 | 0.82 | 1.64 | 50 | 1500 | 180 | ||
DC-13 | -- | 0.23 | 0.46 | -- | 50 | 50 | ||
产品说明书下载：
JYB-25型2017.pdf
